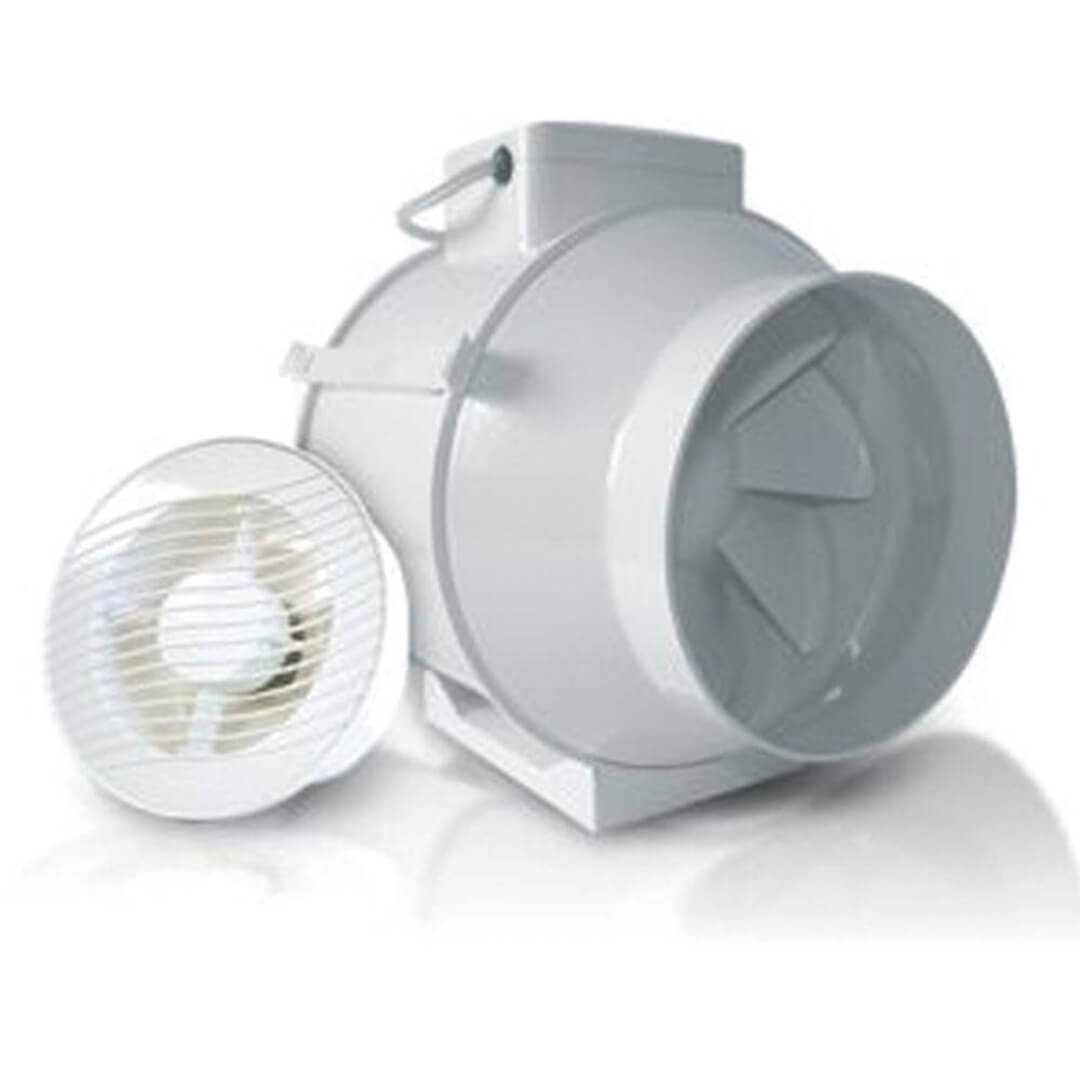

Exaustores In-Line

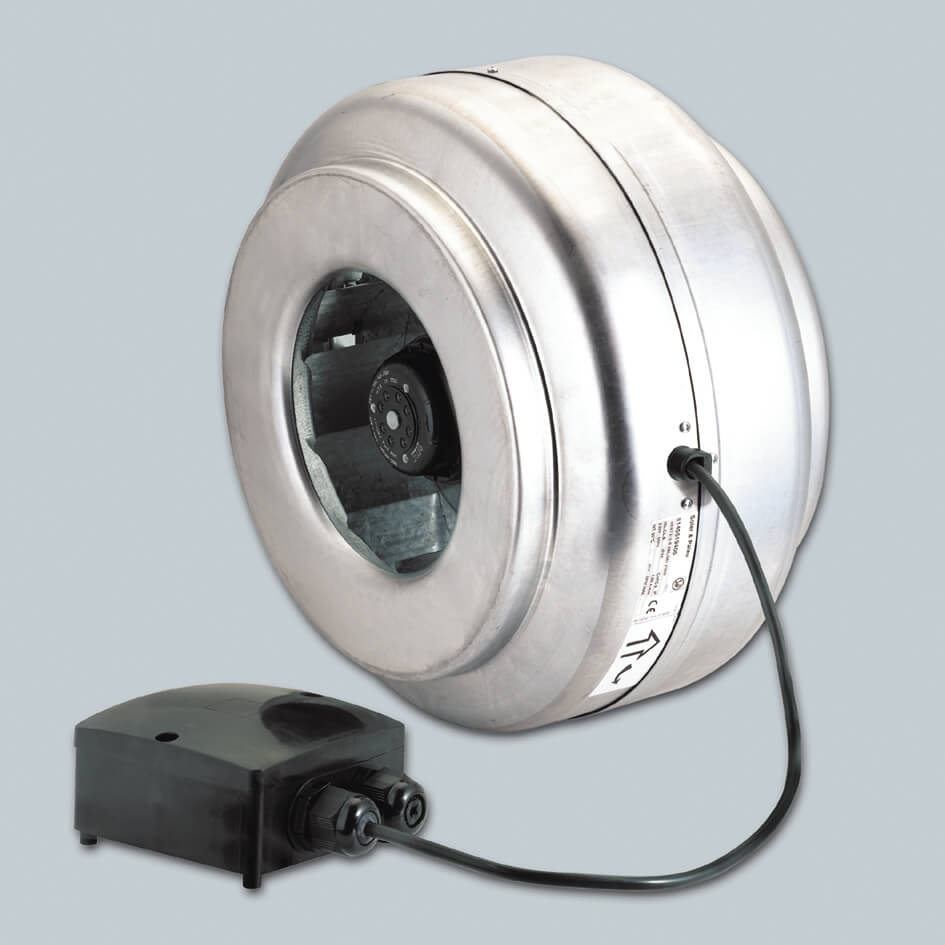

Apresentamos uma gama de ventiladores in-line mais silenciosa do mundo na sua categoria. Um salto qualitativo baseado numa larga experiência neste tipo de ventiladores, e em centenas de horas de pesquisa, sempre com um objetivo claro: a melhoria da qualidade de vida traduzida num resultado palpável, ou seja, até menos 12 db(A) que os nossos principais concorrentes.

Ventiladores helicocentrífugos, de baixo perfil, fabricados em material plástico (até ao modelo 800), ou em chapa de aço galvanizado, protegida com pintura epoxi (do modelo 1000 em diante), com caixa de bornes externa, corpo motor desmontável e motor regulável 127V-60Hz ou 220V-60Hz, de duas velocidades (1), Classe B, IP44 rolamentos de esferas de lubrificação permanente e protetor térmico. Podem trabalhar a temperaturas de até 40ºC.

Instale silêncio, instale qualidade de vida. Com os TD SILENT os seus clientes perceberão com satisfação que o sistema de ventilação não interfere nas suas tarefas quotidianas.

ACESSÓRIOS

  • Acessórios

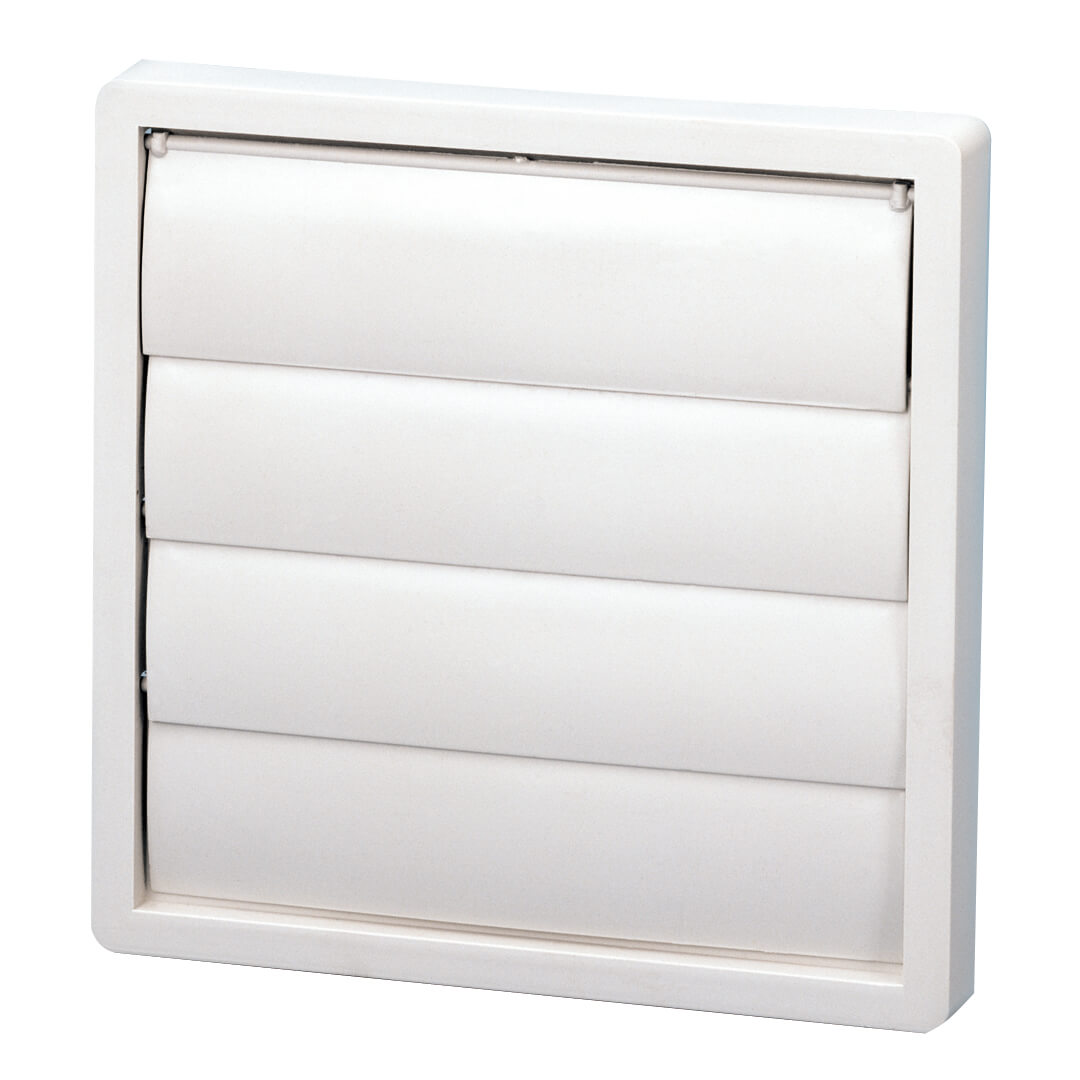

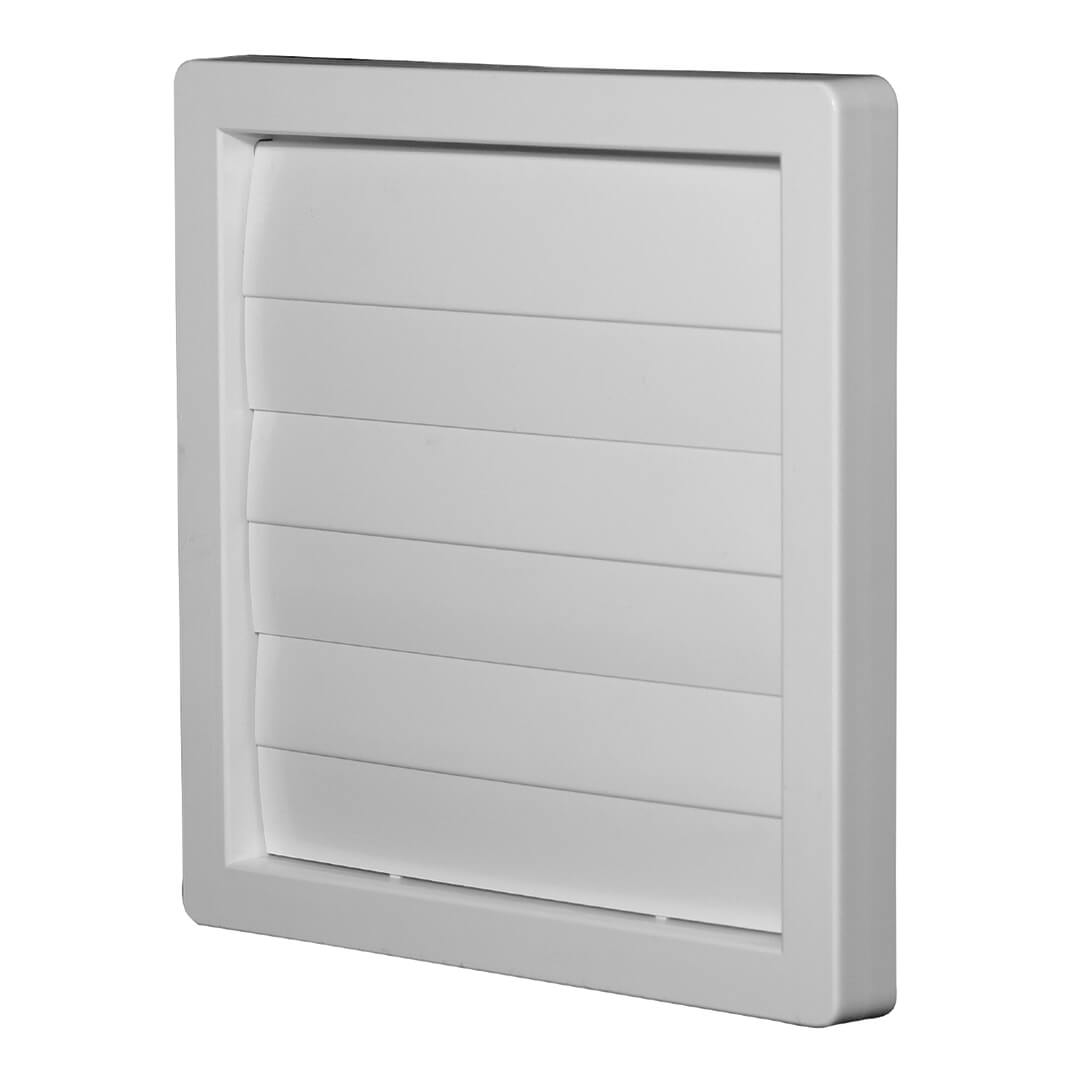

  • PER-W

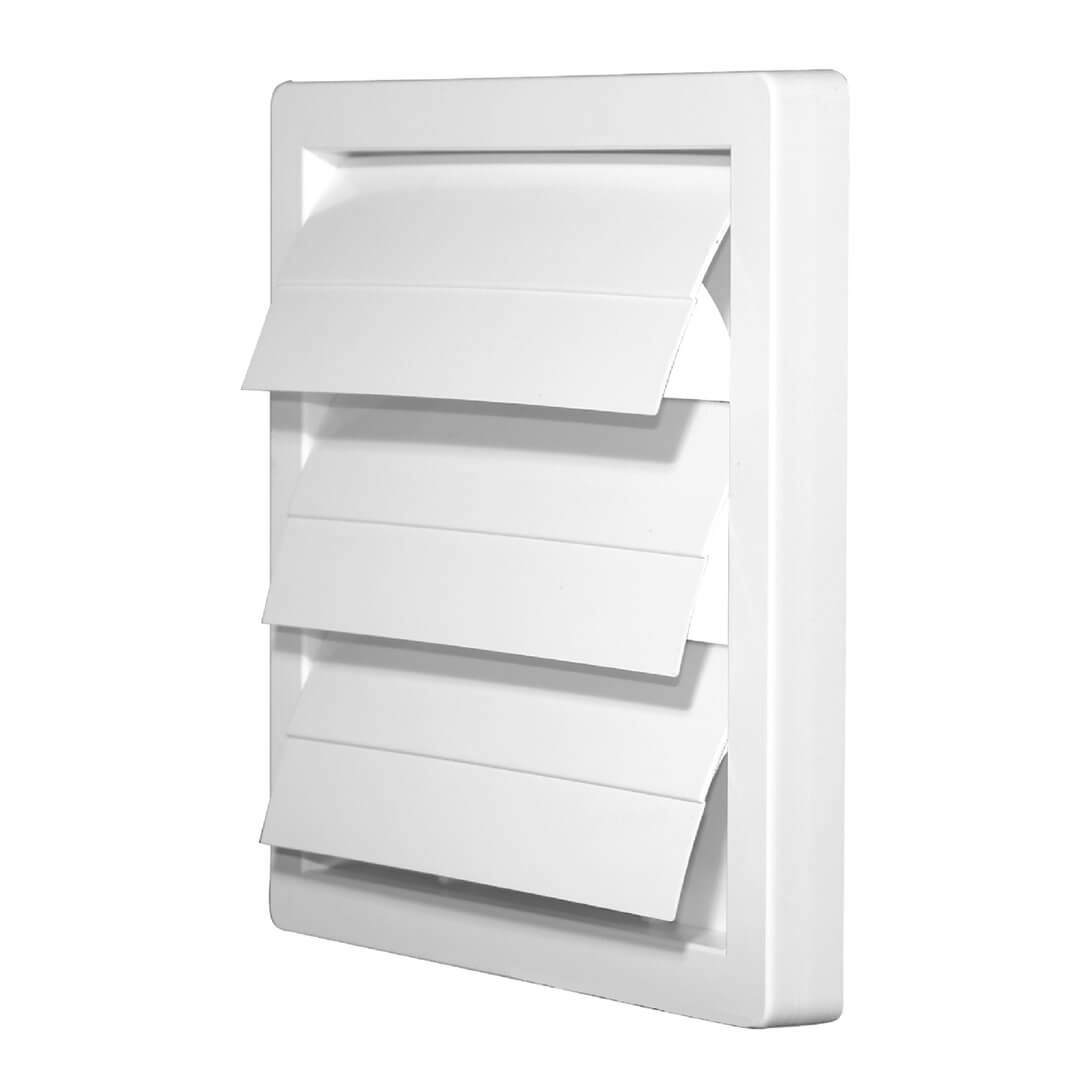

    Persiana de sobrepressão construída em material termoplástico, de cor cinzenta, estabilizado contra os raios UV. Ideal em instalações agropecuárias, devido à resistência contra fluxos abrasivos.
  • Acessórios
  •  Modelo A B C Ø D Ø E
     PER-100 W 123 12 90 98 4
     PER-200 W 243 21 184 205 5
     PER-250 W 294 26 233 260 5
     PER-355 W 34 26 310 360 5
     PER-400 W 457 26 365 420 5
     PER-450 W 499 31 395 460 5
     PER-500 W 548 31 443 510 5
  • Acessórios
  • GRA

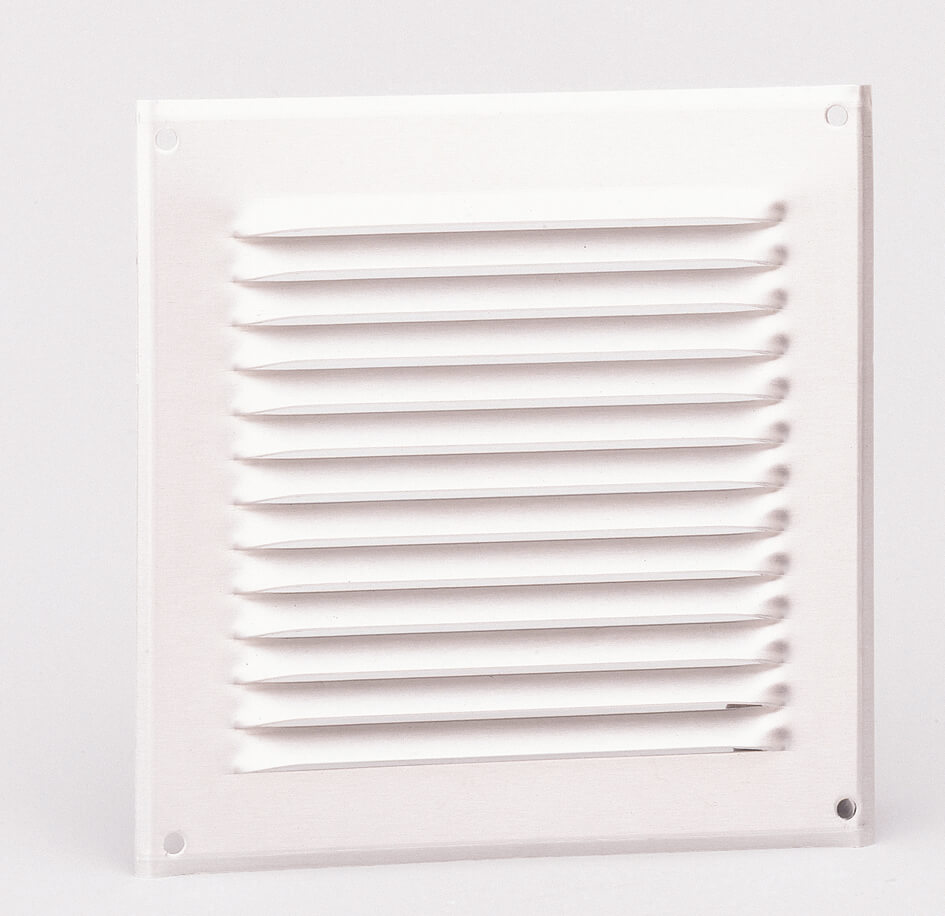

    Grelha de exaustão de alumínio. Evita a entrada de água ecorpos estranhos na instalação.
  • Acessórios
  •  Modelo Dimensões exteriores A Parte perfurada B
     GRA-70 130 x 130 100 x 100
     GRA-100 165 x 165 125 x 125
     GRA-150 190 x 190 150 x 150
     GRA-200 210 x 210 165 x 165
     GRA-300 240 x 240 200 x 200
  • Acessórios
  • GSA

    Dutos flexíveis de alumínio. Contêm um revestimento de alumínio e poliéster que envolve uma armação helicoidal de fio de aço. São utilizados para instalações gerais em habitações unifamiliares, coletivas ou comerciais.
  •  Modelo Comprimento (m) Ø (mm)
     GSA 80 M0 3 - 80
     GSA 100 M0 3 - 100
     GSA 125 M0 3 - 125
     GSA 150 M0 3 - 150
     GSA 160 M0 3 10 160
     GSA 200 M0 3 10 200
     GSA 250 M0 3 10 250
     GSA 315 M0 3 10 315
  • Acessórios
  • MFL-G4

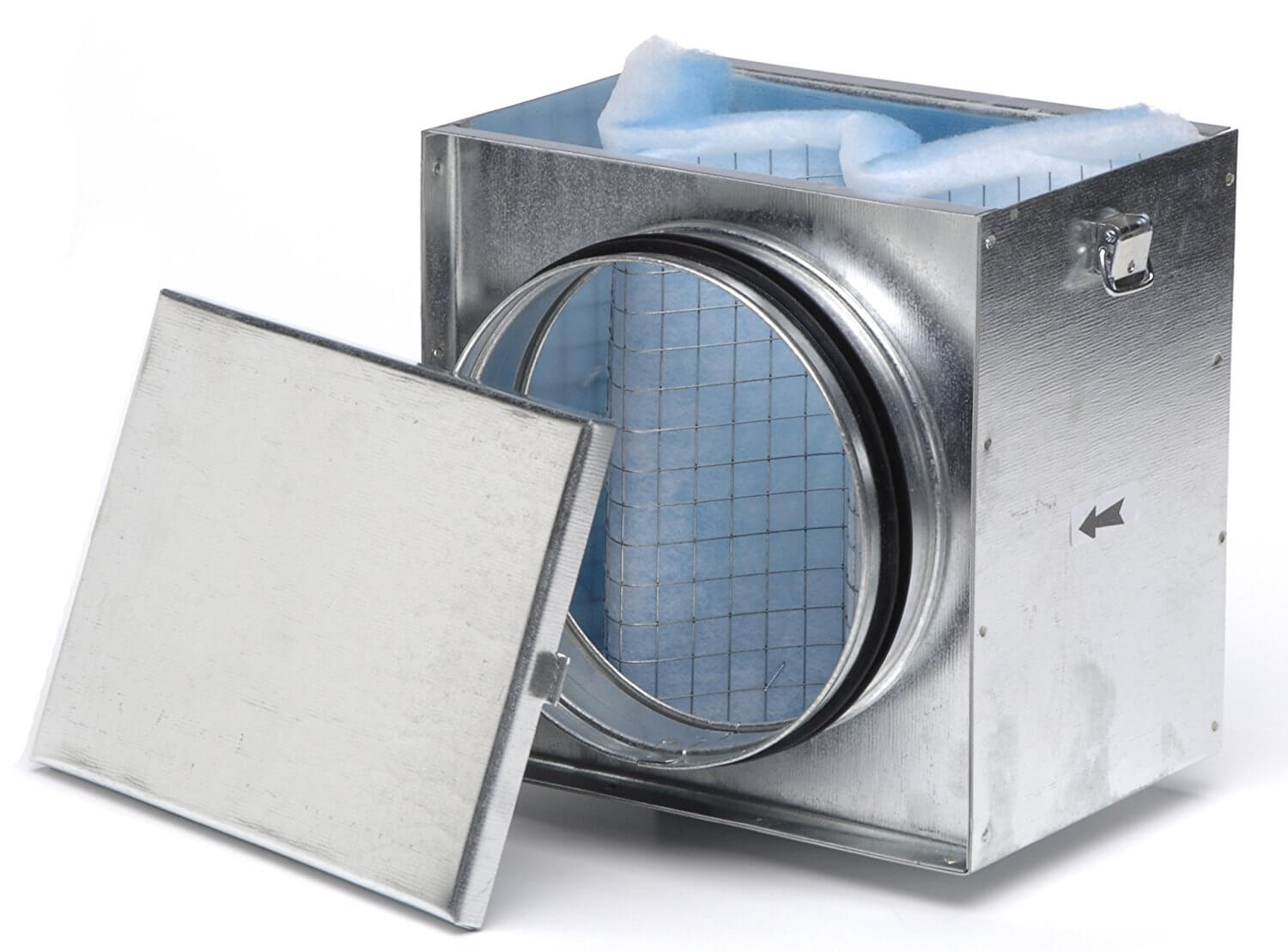

    Caixas filtrantes do tipo Gravimétrico G4 (UNEEN 779:2003), capazes de filtrar mais de 90% das partículas superiores a 10 micras. Dispõem de tampa de abertura fácil para rápida substituição do elemento filtrante.
  • Acessórios
  •  Modelo A B D E F
     MFL-100 G4 206 229 100 154 212
     MFL-125 G4 206 229 125 154 218
     MFL-150 G4 206 229 150 154 218
     MFL-160 G4 206 229 160 154 218
     MFL-200 G4 246 269 200 154 218
  • Acessórios

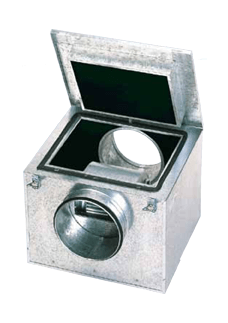

  • MFL-F

    Caixas de aço galvanizado para montar filtros MFR-F. Dispõem de flanges circulares com junta estanque e tampa de abertura fácil para uma rápida troca do filtro.
  • Acessórios
  •  Modelo A B D Ø duto E F Peso (kg)
     MFL-100 F 213 220 100 450 522 3
     MFL-125 F 213 220 125 450 522 3
     MFL-150 F 213 220 150 450 522 3
     MFL-160 F 213 220 160 450 522 3
     MFL-200 F 258 265 200 450 530 4

INSTALAÇÕES



  • Problema: renovação ambiental de uma farmácia.
    Dados: 3 salas de 20, 15 e 9 m2 x 2,6 m de altura e um duto por definir com 8 m de comprimento no seu trecho mais longo.
    Necessidades: 352 m3/h. no total.
    Perdas de carga: 15,5 mmca
    Solução: 1 TD 500/160, 6 m duto GSA 160, 4 m tubo GSA 125 e 2 m tubo GSA 100, 2 grelhas de aspiração GRI 125 e 1 GRI 200 e 1 persiana PER 160 W.
    observações: calculadas 8 renovações / hora.

  • Problema: ventilação de sala de café em um escritório.
    Dados: sala de 20 m2 x 2,8 mde altura e duto Ø 200mm com 16 m de comprimento.
    Necessidades: 672 m3/h.
    Perdas de carga: 6 mmca
    Solução: 1 TD 800/200N, 16 m duto GSA 200, 2 grelhas GRI 200 e 1 persiana PER 200W.
    observações: Calculadas 12 renovações / hora. Aconselha-se a colocação de entradas de ar na porta de acesso.

  • Problema: ventilação de uma sala de espera para consultas.
    Dados: sala de 9 m2 x 3 m de altura, um duto de Ø 110 mm já instalado e 12 m de comprimento com 3 cotovelos.
    Necessidades: 270 m3/h. Perdas de carga: 16,5 mmca
    Solução: 1 TD 500/150, 1 comporta anti retorno MCA 500/150, 1 grelha de aspiração GRI 125 e 1 persiana PER 160W.
    observações: Calculadas 10 renovações / hora. Inclusão de abertura de ar na porta de acesso.


  • Problema: ventilação de 2 salas de massagem em um salão de beleza.
    Dados: salas de 7 m2 x 2,7 m de altura e duto bifurcado de Ø 110 mm e 8 m de comprimento já instalado.
    Necessidades: 95 m3/h em cada uma.
    Perdas de carga: 5 mmca
    Solução: 1 TD 250/100 e 3 grelhas de aspiração GR 100 e 1 comporta antiretorno MCA 250.
    observações: se recomenda instalar grelha nas portas de acesso para permitir a entrada de ar. Calculadas 5 renovações / hora.

  • Problema: Lavabos em clínica.

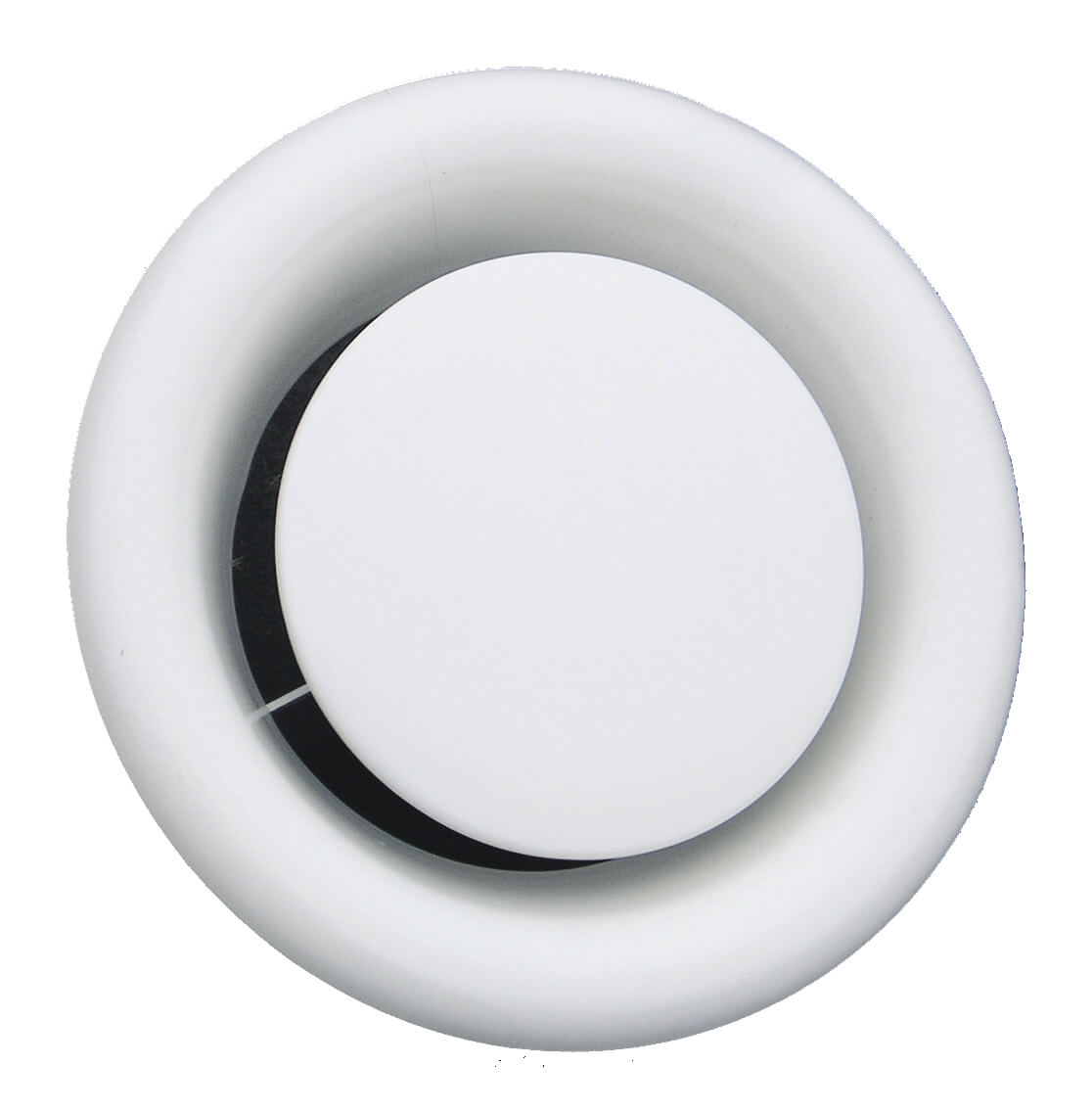

    Dados: 2 lavabos de 9,6 m2 x 2,5 m de altura cada um, 6 m de duto de 150 mm e 4 m de 200mm, 1 cotovelo, 2 bocas de aspiração, 1 grelha de descarga.
    Necessidades: 500 m3/h.
    Perdas de carga: 17 mmca
    Solução: 1 TD 800/200 T, 6 m duto GSA 150, 4 m duto GSA 200, 2 BOC 160 e 1 chapéu de telhado CT150.
    observações: calculadas 10 renovações / hora. Incorporação de temporizador para funcionamento por alguns minutos após desligamento da luz.

  • Problema: exaustão de calor através de coifa em forno de pão de uma padaria.
    Dados: Medidas da coifa: 0,7 m x 1,1 m, altura(h) até o forno:0,3m, 9 m duto reto a determinar.
    Necessidades: perimetro de voo(2,5m) x h(0,3m) x 1450= 1088 m3/h.
    Perdas de carga: 8 mmca Solução: 1 TD 1300/250, 9 m duto GSA 250 e 1 chapéu exterior CT 250.
    observações: fórmula standard aplicada a coifas industriais

  • Problema: insuflar ar quente em um silo de frutos secos.
    Dados: dimensões: 1,3 x 0,85 x 0,7.
    Necessidades: 300 m3/h de ar que deve passar de 10 a 30 graus.
    Perdas de carga: 4 mmca Solução: 1 TD 350/125, 1 bateria MBE 160/21B, 1 filtro MFL 125 e 1 grelha de proteçào MRJ 350.
    observações: cálculo da potência necessária para aquecer 300 m3/h: P(W) = Q(Fluxo) x 0,36 x ΔT = 300 x 0,36 x 20 = 2160 W. Prescreve-se uma grelha para evitar entrada de corpos estranhos e filtro para o pó.

Confira as Especificações Técnicas

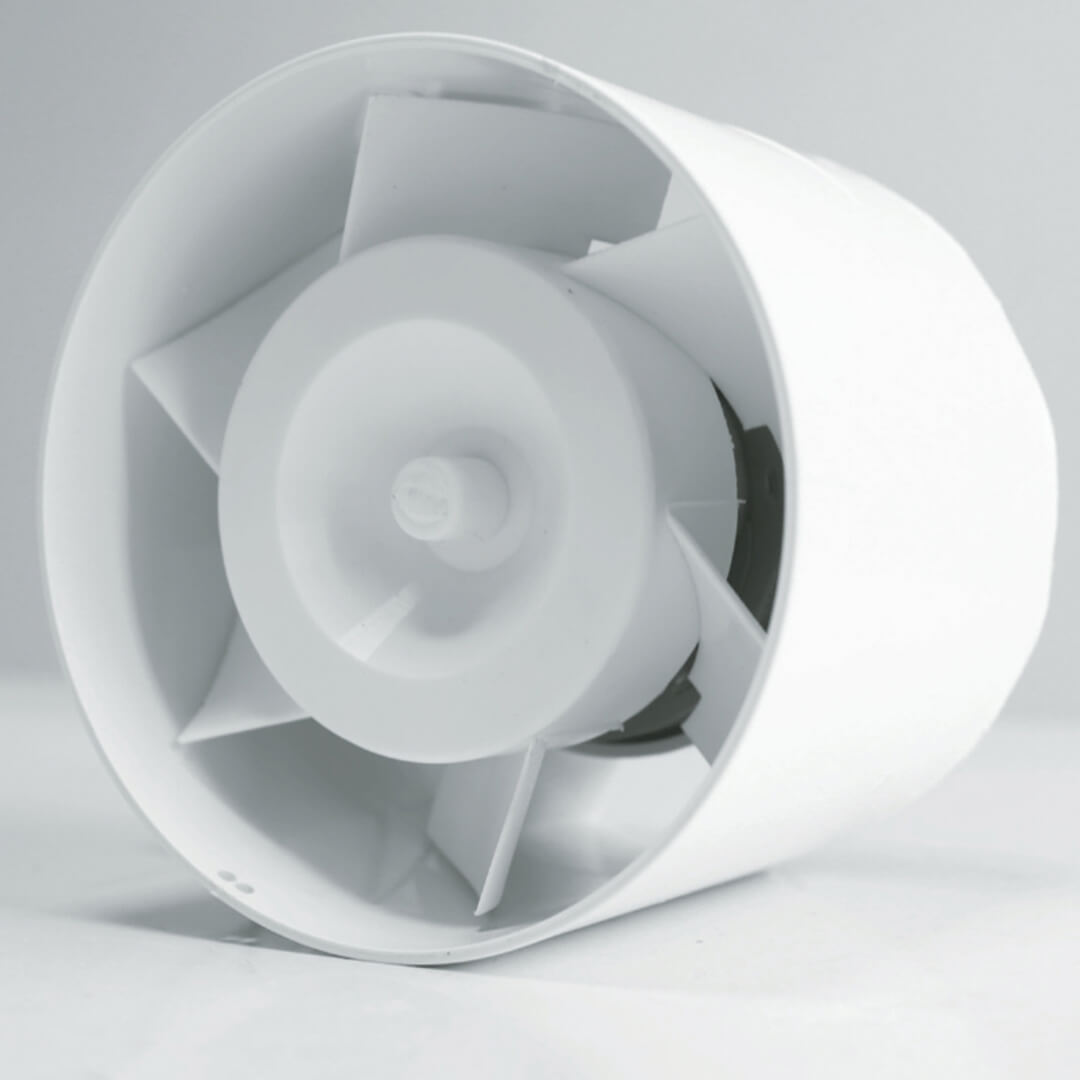

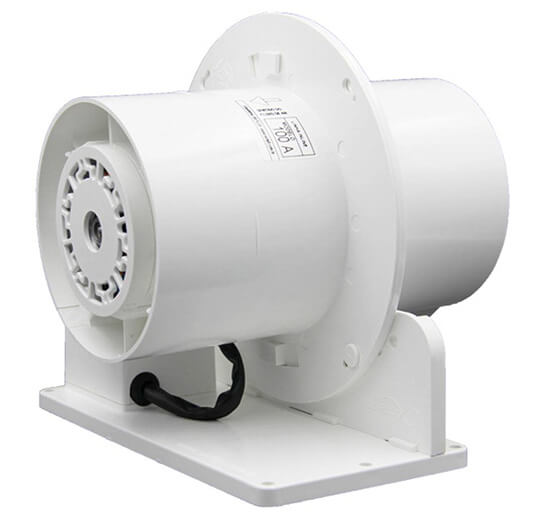

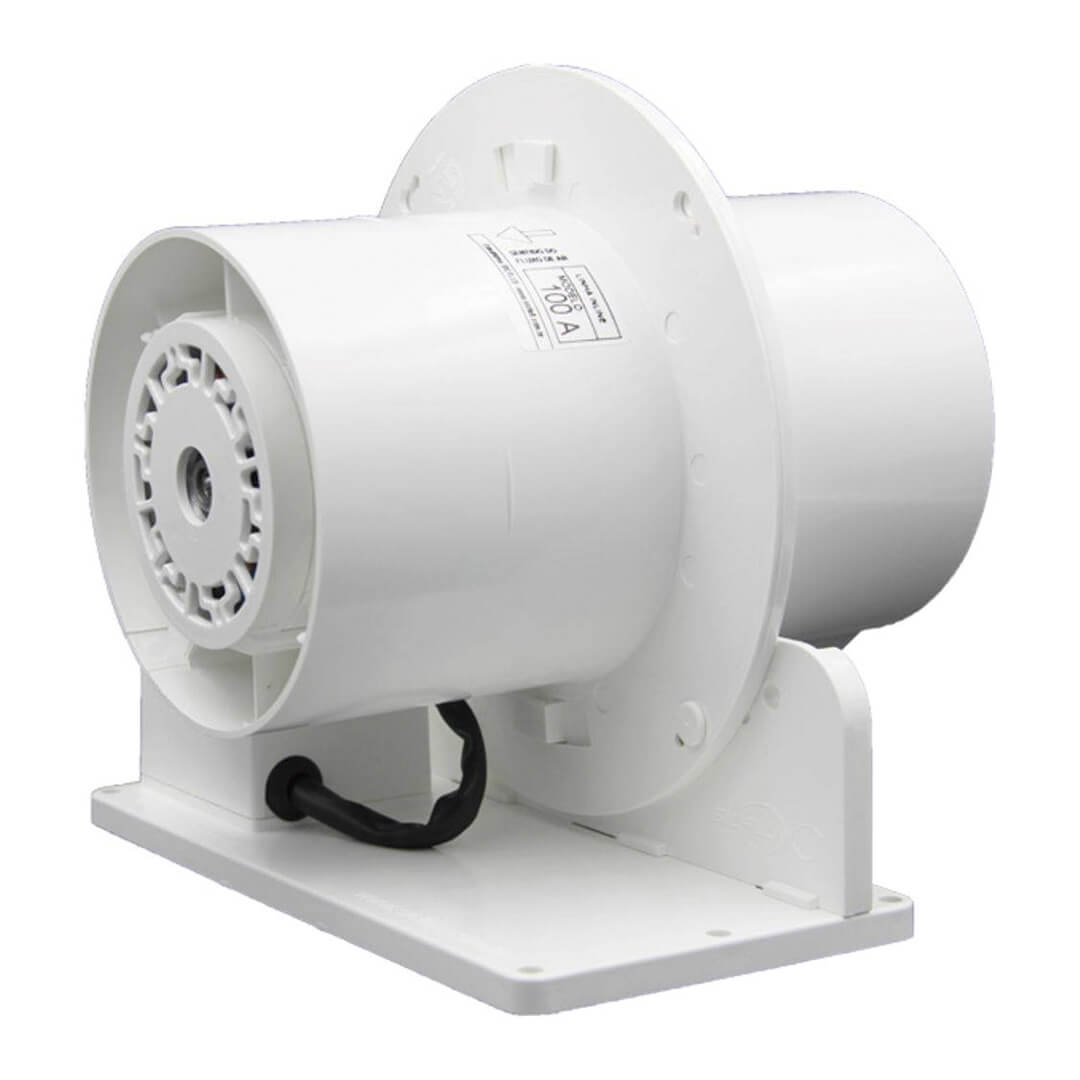

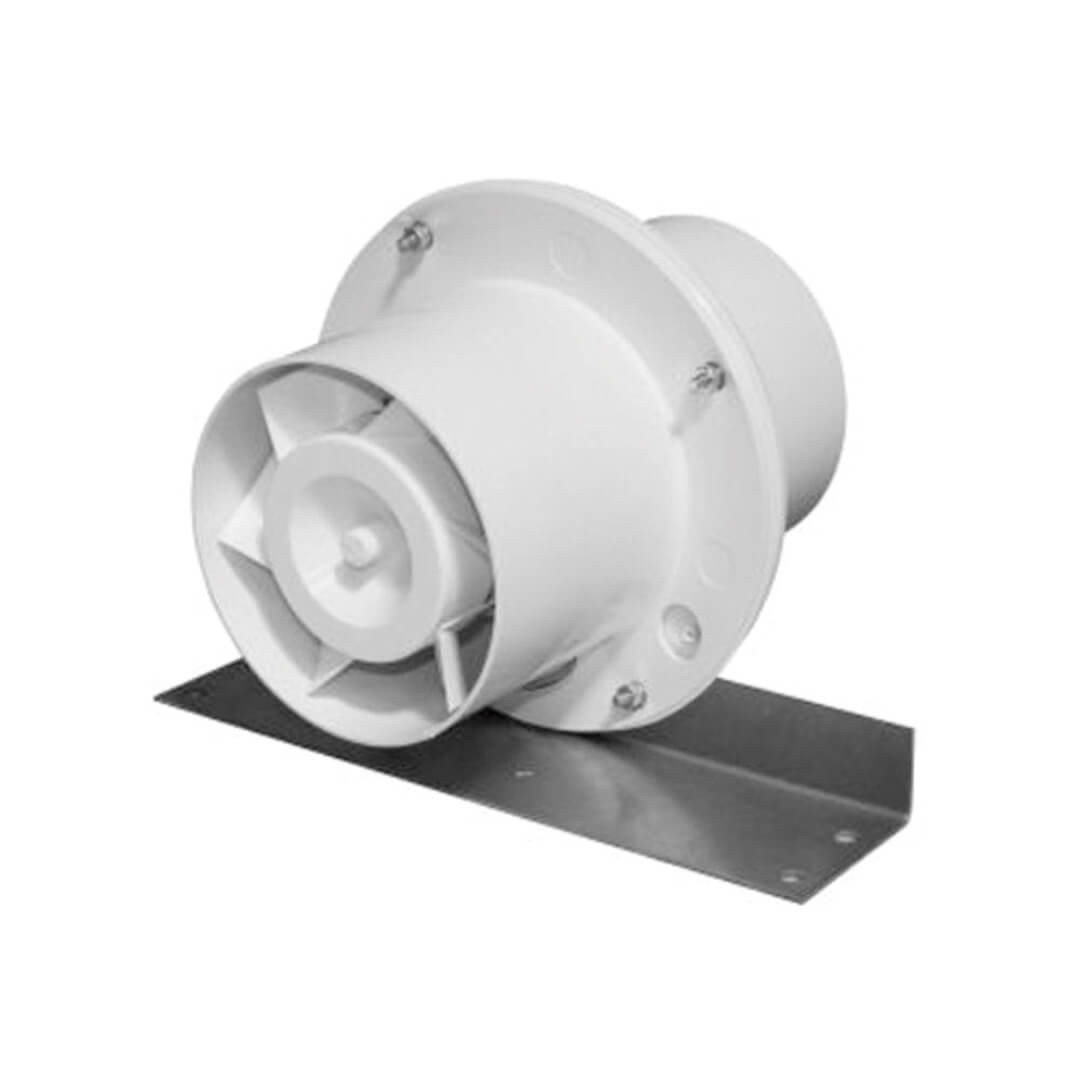

EXAUSTOR IN-LINE - SÉRIE TDM 100 / 200
Modelo Velocidade (rpm) Potência(W) Tensão 60 Hz(V) Vazão (m3/h) Nível ruído (dBA) Classe de Isolamento/ Proteção Peso(kg)
TDM-100 127V-60HZ 2560 14 127 117 45 II-IPX4 0,4
TDM-100 220V-60HZ 2340 12 220 107 43 II-IPX4 0,4
TDM-200 127V-60HZ 2830 20 127 213 43 II-IPX4 0,6
TDM-200 220V-60HZ 2665 17 220 107 42 II-IPX4 0,4


EXAUSTOR IN-LINE - SÉRIE TD-SILENT 160 A 2000 - 110
Modelo Velocidade (rpm) Potência(W) Corrente máxima absorvida (A) Vazão em descarga livre (m3/h) Temperatura máxima de trabalho (ºC) Nível pressão sonora (dBA) Ø Duto (mm) Peso(kg)
TD-160/100 N SILENT 2780
2700
35
25
0,34
0,31
180
120
40 24
21
100 1,4
TD-250/100 SILENT 2540
1790
37
23
0,31
0,24
265
210
-20/+40 27
22
100 5,4
TD-350/125 SILENT 2570
1850
43
28
0,35
0,27
395
285
-20/+40 23
22
125 5
TD-500/150-160 SILENT** 2640
2100
70
57
0,54
0,50
585
425
-20/+40 30
26
150/160 6
TD-800/200 SILENT 2365
1925
138
128
1,19
1,11
960
730
-20/+40 28
26
200 8,7
TD-1000/200 SILENT 2560
1700
164
152
1,31
1,21
1030
670
-20/+40 29
24
200 8,7
TD-1300/250 SILENT 2550
2700
230
290
2,20
2,40
1430
1060
-20/+60 31
26
250 20
TD-2000/315 SILENT 2860
2135
334
202
2,75
1,54
1995
1490
-20/+60 35
29
315 25


EXAUSTOR IN-LINE - SÉRIE TD-SILENT 160 A 2000 - 220 VOLTS
Modelo Velocidade (rpm) Potência(W) Corrente máxima absorvida (A) Vazão em descarga livre (m3/h) Temperatura máxima de trabalho (ºC) Nível pressão sonora (dBA) Ø Duto (mm) Peso(kg)
TD-160/100 N SILENT 2060
1290
25
12
0,13
0,08
150
95
40 22
20
100 1,4
TD-250/100 SILENT 2210
1550
30
19
0,14
0,11
265
210
-20/+40 27
22
100 5,4
TD-350/125 SILENT 2300
1660
34
24
0,16
0,13
395
285
-20/+40 23
22
125 5
TD-800/200 SILENT 2135
1380
120
92
0,58
0,49
960
730
-20/+40 28
26
200 8,7
TD-1000/200 SILENT 2355
1530
140
110
0,63
0,52
1030
670
-20/+40 29
24
200 8,7
TD-1300/250 SILENT 2775
2090
220
163
1,03
0,68
1430
1060
-20/+60 31
26
250 20
TD-2000/315 SILENT 2860
2135
300
202
1,48
0,68
1995
1490
-20/+60 35
29
315
315
25


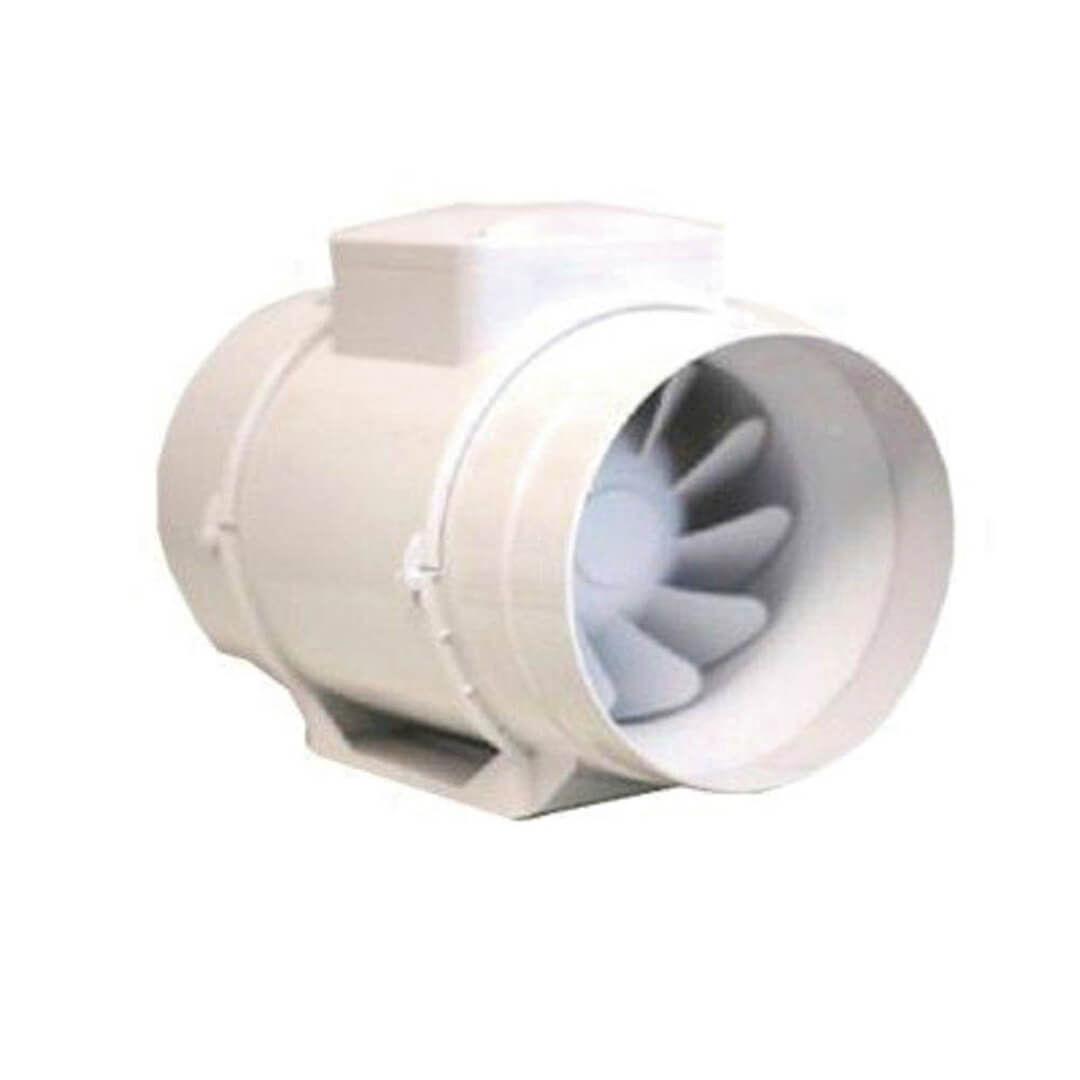

EXAUSTOR IN-LINE - SÉRIE TD-MIXVENT 160 A 6000 - 110 VOLTS
Modelo Velocidade (rpm) Potência(W) Corrente máxima absorvida (A) Vazão em descarga livre (m3/h) Temperatura máxima de trabalho (ºC) Nível pressão sonora (dBA) Ø Duto (mm) Peso(kg)
TD-160/100N SILENT 2780
2700
35
25
0,34
0,31
180
120
40
40
24
21
100 1,4
TD-250/100 2540
1790
37
23
0,31
0,24
260
210
40
40
32
26
100 2,0
TD-350/125 2570
1850
43
28
0,34
0,31
380
290
40
40
35
29
125 2,0
TD-800/200 3100
2700
135
120
1,14
1,07
1000
840
60
60
39
34
200 4,9
TD-1000/250 2550
2030
140
110
1,33
1,00
1200
1010
60
60
43
40
250 9,4
TD-1300/250 2700
1950
230
164
2,20
1,33
1350
930
60
60
44
39
250 9,4
TD-2000/315> 2780
2700
290
190
2,40
1,52
2020
1360
60
60
48
42
315 14,0
TD-4000/355 1355 464 3,93 4200 40 44 355 19,0
TD-6000/400 1451 756 6,28 6150 40 45 400 26,0


EXAUSTOR IN-LINE - SÉRIE TD-MIXVENT 160 A 6000 - 110 VOLTS
Modelo Velocidade (rpm) Potência(W) Corrente máxima absorvida (A) Vazão em descarga livre (m3/h) Temperatura máxima de trabalho (ºC) Nível pressão sonora (dBA) Ø Duto (mm) Peso(kg)
TD-160/100N SILENT 2060
1290
25
12
0,13
0,08
150
95
40
40
22
20
100 1,4
TD-250/100 2210
1550
30
19
0,14
0,11
260
210
40
40
32
26
100 2,0
TD-350/125 2300
1660
34
24
0,16
0,13
380
290
40
40
35
29
125 2,0
TD-500/150 2620
2800
65
45
0,28
0,22
580
360
60
60
35
31
150 2,7
TD-500/160 2620
2800
65
45
0,28
0,22
580
360
60
60
35
31
160 2,7
TD-800/200 2370
1980
121
112
0,74
0,50
1000
840
60
60
39
34
200 4,9
TD-1000/250 3070
2650
140
110
0,66
0,50
1200
1010
60
60
43
40
250 9,4
TD-1300/250 2500
1750
220
140
1,03
0,64
1350
930
60
60
44
39
250 9,4
TD-2000/315 2670
1890
300
165
1,48
0,79
2020
1360
60
60
48
42
315 14,0
TD-4000/355 1530 526 2,30 4200 40 44 355 19,0
TD-6000/400 1600 855 3,80 6150 40 45 400 26,0
